Instalación de una puerta corredera.

Guía para instalar una cancela corredera y su motorización

¿Quieres instalar tú mismo tu puerta corredera? ¿O simplemente entender los pasos que seguirá un profesional para instalarlo según las reglas del arte? Detallamos cada etapa de la instalación de una cancela corredera, desde la mampostería hasta la instalación de la cancela corredera, hasta la instalación del automatismo de cancela y su conexión.

Vídeo de instalación de puerta corredera.

Instalar usted mismo una puerta corredera, lo que necesita saber antes de empezar

Antes de empezar a pedir su futura puerta o a instalarla, es importante conocer los siguientes puntos.

¿Por qué instalarlo usted mismo?

La primera razón será el precio. Puede solicitar un portal en Internet o incluso crearlo usted mismo. La instalación sólo le costará tiempo.

La ventaja de hacer el trabajo es que sabes lo que has hecho. Es más fácil mantener tu cancela en buen estado, pero también saber dónde se encuentran los conductos eléctricos. Además, es satisfactorio haber logrado la pose.

La legislación y el código urbanístico

En primer lugar, tendrás que ponerte en contacto con tu ayuntamiento para conocer las normas a seguir. La altura, el color, el relleno de la puerta (macizo o calado), puede haber reglas dependiendo de la ubicación de su vivienda.

Las herramientas necesarias para una fácil instalación.

Un lugar de trabajo bien preparado siempre sale bien. Para ello necesitará una cierta cantidad de herramientas. Sin esta herramienta será complicado realizar una correcta instalación. Si le faltan herramientas costosas, puede alquilarlas directamente en tiendas de bricolaje o en sitios de publicidad entre pares.

Aquí está la lista de herramientas esenciales:

Para mampostería
  • Una cuerda de rastreo para marcar la zanja y el umbral de la puerta.
  • Una pala y un pico para cavar la zanja y la ubicación del umbral.
  • Una batidora o hormigonera para hacer el umbral de hormigón.
  • La regla de un albañil
  • Un nivel de burbuja o un nivel láser
Para instalar la puerta
  • lápiz para marcar
  • Una plomada para comprobar la plomada de la hoja.
  • Un perforador para fijaciones.
  • Un taladro para perforar placas metálicas y atornillar los elementos.
  • Un juego de bosque de hormigón
  • Un juego de bosque de metal.
  • un martillo
  • Una amoladora con disco de hormigón y metal.
  • Abrazaderas y cuñas para sostener la puerta durante la instalación.
Para instalar la automatización
  • Un juego de destornilladores
  • cinta de electricista
  • alicates de corte

Por tu seguridad, recuerda utilizar todo el equipo de protección personal recomendado para cada herramienta.

Los pasos para instalar una puerta corredera.

Empiezan las cosas serias. El primer paso será la creación de los planos para guiarnos durante toda su instalación. El plano eléctrico así como el plano de albañilería serán necesarios para realizar su proyecto.

creacion de planes

plano electrico

El plan eléctrico dependerá del motor utilizado, pero también de la cantidad de accesorios. Es imprescindible diseñar este plano para poder instalar los conductos eléctricos en el umbral de hormigón y a través de los pilares. nuestra guía para plano de distribución de conductos eléctricos para puerta corredera le ayudará a elegir dónde y cómo pasar sus conductos.

plano de mampostería

Luego de realizar el plano eléctrico, viene el plano de albañilería. En este caso, el plan se realizará en función de las limitaciones ligadas a su cancela y a la motorización. Este plano incluirá el umbral, los pilares y los muros circundantes para no dejar nada al azar. Consulte nuestra guía para preparar el plano de mampostería para puerta corredera.

Creando el umbral del portal

Es hora de ponerse manos a la obra. Empezarás haciendo la base de hormigón.

La base de hormigón será la base de la resistencia de su puerta. Debe realizarse según las reglas del arte y según el DTU.

La creación del umbral se realiza en 7 pasos:

  1. Rastreo
  2. Excavación
  3. Reforzamiento
  4. Encofrado
  5. Paso de conductos eléctricos.
  6. Verter hormigón
  7. Acabados

¿Quieres más detalles sobre cada paso? Sigue nuestra guía para hacer un umbral de puerta corredera.

Instalación de la puerta corredera.

Pasemos a instalar la puerta corredera. Comenzaremos con la instalación de los pilares y guías, y finalizaremos con la instalación de la propia cancela. Si tienes pilares de mampostería, los carriles guía irán directamente sobre ellos.

Instalación de pilares y carriles guía.

Arreglando los pilares

En caso de que tengas pilares de hormigón, puedes saltarte este paso.

Para fijar los pilares, necesitará:

  • Un perforador y taladros para hormigón.
  • Anclajes para hormigón, como tacos para martillar.
  • Tornillos y tacos
  • un martillo
  • La regla de un albañil

Primero, coloque sus publicaciones en el umbral. Mida la distancia entre centros con cuidado y asegúrese de que estén alineados con la regla.

A continuación, trace la ubicación de los orificios de montaje, así como el contorno de la base del pilar. Esto le ayudará a orientarse.

Con la perforadora realizar todos los agujeros necesarios para la fijación. Coger una broca del diámetro correspondiente a los tacos a golpear.

Consulta nuestra guía para saber cuál es la mejor fijación para portones eléctricos.

Una vez que los agujeros estén listos, posiciona los pilares y fíjalos. Nivelarlos con un nivel de burbuja o una plomada. Instale pequeñas cuñas entre el poste y el suelo antes de apretarlas para mantenerlas a plomo.

Instalación de rieles guía.

Los carriles guía soportan el peso de la puerta y permiten que ésta se mueva suavemente. Es importante colocarlos correctamente.

Empiece por identificar su ubicación en relación con el pilar. La distancia se la indica en las instrucciones de instalación.

Si sus rieles no están perforados previamente, haga agujeros cada 30 cm a cada lado para poder fijarlos al piso. Transfiera estos agujeros al umbral y perfórelos al diámetro de las clavijas.

Coloque el riel y atorníllelo en los tacos.

Su riel está instalado. Queda por instalar la puerta corredera.

Instalación de la puerta corredera.

En primer lugar, coloque la cancela sobre el carril guía. Localice la ubicación de la guía superior en el poste y fíjela.

La cancela se desliza fácilmente sobre el carril y será guiada por los rodillos de teflón de la guía superior. Aquí es cuando necesitas ajustar el nivel de la puerta ajustando los rodillos de teflón.

Aflójelos y ajuste el nivel de su puerta. Una vez que el ajuste sea perfecto, apretar las tuercas.

Ahora es el momento de instalar todos los accesorios de la puerta como el cerradero, el tope trasero y todas las tapas de acabado.

Instalación de la motorización de la puerta corredera.

Añadir un motor a su puerta corredera es un verdadero plus para su comodidad. En esta parte detallamos cómo motorizar una cancela corredera.

Necesitará lo siguiente:

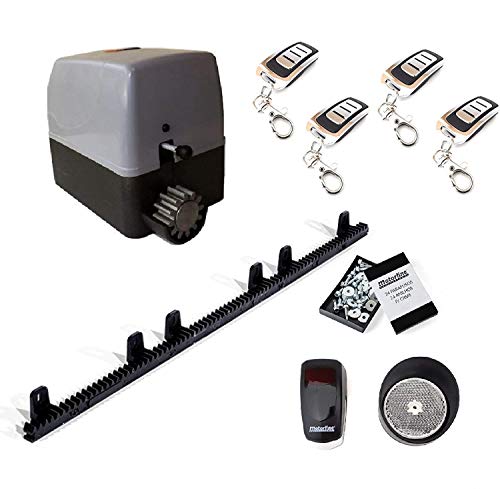

  • El kit de motorización adaptado a su cancela corredera
  • Cables electricos
  • funda electrica
  • Fijaciones de hormigón

En primer lugar, compruebe la compatibilidad entre su cancela y su motorización. Será necesario comprobar el peso de la hoja, la anchura, pero también los medios de fijación.

Montaje del motor

motor para cancela corredera fijado al suelo

Colocar la base del motor en su ubicación definitiva para marcar la ubicación de las fijaciones en el suelo.

Taladre los agujeros y corte el conducto eléctrico. Luego, inyecta el sellador químico en los orificios o anclajes de concreto. Asegure permanentemente la base de su motor.

Desmonte la carcasa del motor y luego instálela en su ubicación en la base. Tenga cuidado de no atrapar los cables eléctricos debajo del motor. Después de ajustar el motor paralelo a la puerta, apriete las tuercas firmemente.

Arreglando el estante

Instalación de la cremallera en el piñón del motor.

Una vez instalado el motor, debe instalar el bastidor que permitirá que el motor accione el portón. Tenga mucho cuidado en esta etapa, porque es esto lo que definirá la fiabilidad de su motor y también su ruido.

Para comenzar, desengrane el motor para poder girar el engranaje con la mano.

Colocar la cancela en máxima apertura y colocar la cremallera sobre el piñón; debe sobresalir de 15 a 20 cm del piñón; La primera sección de cremallera debe instalarse nivelada y tener un espacio libre de 1 milímetro con respecto al piñón. Asegúrelo con tornillos autoperforantes, luego instale las otras secciones siguiendo las mismas reglas. Puede resultar útil cortar el último segmento de la rejilla.

Posicionamiento de los finales de carrera

Después de comprobar que su puerta se desliza fácilmente y que los bastidores están instalados correctamente, instale los interruptores de límite en el bastidor.

Nada más sencillo, coloca tu hoja en posición cerrada y aprieta el final de carrera para registrar su posición máxima. Haz lo mismo en la posición abierta.

Instalación de accesorios

Instalación de fotocélulas.

La altura de instalación de las celdas será de unos 50 cm desde el suelo y de 15 a 20 cm desde la cancela. Para instalar los sensores, retire la cubierta. Coloque el sensor y localice los agujeros a perforar. Taladre, instale las clavijas y luego reemplace el sensor. Asegúrelo con tornillos.

Instalación de la luz intermitente de señalización, la baliza giratoria.

El indicador intermitente debe ser visible desde la calle. Generalmente se instala en el pilar de manera que sea visible tanto desde el interior como desde el exterior.

Retire su cubierta, ubique los lugares de perforación. Taladrar y colocar los tacos. Asegure la base con tornillos.

Instalación de accesorios adicionales.

Los accesorios, como el cerradero eléctrico, el código digital, los zuecos automáticos, el selector de llave, los finales de carrera eléctricos se instalan de la misma forma que los dos anteriores. Sin embargo, tendrás que pensar previamente en el tendido de los diferentes cables.

Si los cables no están instalados, le recomendamos utilizar canales del mismo color que el color de su pilar.

Conexión de elementos

Antes de cualquier conexión, apaga la electricidad general de tu hogar. Tenga cuidado si tiene una caja eléctrica delante de la casa.

Luego conecte todos los elementos según las instrucciones de cableado. Verifique todas las conexiones antes de encender.

Encendido y configuración de la puerta automática

Verifique todas sus conexiones por última vez y ponga la puerta en modo automático usando la llave de desbloqueo.

Encienda el disyuntor y siga el procedimiento de inicio en sus instrucciones. Comprueba el funcionamiento de los finales de carrera, fotocélulas y todos los accesorios adicionales que tengas instalados.

vud_partenaire_id = ‘1793’; vud_keyword = document.title // Pour que la detection soit basée sur le titre de la page. Vous pouvez remplacer cette valeur par des mots clefs. vud_keyword = encodeURI(vud_keyword); vud_box_id = ‘fe39e92b9e’; var vud_js = document.createElement(‘script’); vud_js.type = ‘text/javascript’; vud_js.src = ‘//www.viteundevis.com/marqueblanche/?b=’+vud_box_id+’&p=’+vud_partenaire_id+’&c=’+vud_keyword; var s = document.getElementsByTagName(‘script’)[0]; s.parentNode.insertBefore(vud_js, s);

Conclusión sobre la instalación de una puerta corredera y la instalación de su motorización.

Instalar una cancela corredera y motorizarla es un proyecto real que debe estar bien preparado. La instalación está al alcance de todas las personas que hacen bricolaje. Sin embargo, si tienes dudas sobre algún paso, no dudes en llamar a un profesional.

La instalación de una cancela corredera requiere de un equipamiento adecuado para garantizar una instalación exitosa. Para elegir el mejor motor que facilitará esta tarea, lea nuestro artículo completo sobre el mejor motor para puerta corredera.
