Vous avez décidé d’installer un moteur sur votre portail coulissant autoportant ? Sur cette page, nous avons décrit les caractéristiques essentielles pour faire votre choix. Nous vous expliquons l’installation, le fonctionnement, les avantages et les inconvénients.

Comment fonctionne un portail autoportant ?

fonctionnement portail autoportant coulissant en alu

Le principe est simple, le portail se déplace latéralement de façon manuelle ou à l’aide d’un moteur. La grande différence avec un portail coulissant sur rail est l’absence de rail au sol. Le vantail est suspendu, ainsi il ne touche pas le sol lors de sa course. C’est d’ailleurs un des grands avantages de ce type de portail.

À l’origine, ils sont destinés aux entreprises qui ont régulièrement du trafic de poids lourds. Cela peut détériorer le rail au sol. Avec un portail autoportant, le passage de l’ouverture est libéré du rail. Ce type de d’ouverture devient de plus en plus apprécié par les particuliers pour la robustesse, mais aussi pour l’esthétisme. L’allée n’est pas coupée par un rail en plein milieu.

Avantages et inconvénients

Portail en fer coulissant autoporté

Les avantages d’un portail coulissant autoportant motorisé

Il y a de nombreux avantages à avoir un portail autoportant motorisé.

Le premier est qu’il n’y a pas de rail au sol. Cela évite de gros travaux de maçonnerie. De plus, l’esthétisme de votre allée est préservé. Dans le même esprit, les automatismes de portail enterré préservent l’esthétisme tout en motorisant votre portail de manière fiable.

En outre, l’absence de rail permet un déplacement relativement silencieux et le vantail ne sera jamais bloqué par un caillou sur le passage.

Ensuite, il est idéal pour les terrains irréguliers. Il ne touche pas le sol, donc peu importe le revêtement, le portail autoportant ne sera pas affecté dans sa course.

L’ouverture latérale est un avantage. La surface d’ouverture est beaucoup moins grande qu’avec des vantaux battant.

Pour finir, l’entretien de la motorisation, comme du portail, est presque nul. Ces systèmes sont très robustes, c’est pourquoi ils sont utilisés dans l’industrie.

Les inconvénients d’un portail coulissant autoportant motorisé

Le principal inconvénient est qu’il faudra tout de même faire de la maçonnerie pour réaliser la chape de béton.

Le vantail doit être plus long que l’ouverture entre les piliers. Il faut donc prévoir cette longueur dans le dégagement horizontal.

Enfin, la motorisation est un peu plus chère que pour un portail battant.

Comment choisir le kit de motorisation pour un portail autoportant ?

En fonction du portail

Pour définir le moteur dont vous aurez besoin, il faudra commencer par connaître votre portail. Vous aurez besoin des dimensions du vantail et de son poids. Cela servira à déterminer la puissance du moteur et la course d’ouverture.

L’alimentation électrique

Vous avez déjà une alimentation électrique à proximité de votre future motorisation ? Dans ce cas, n’hésitez pas, utilisez celle-ci pour alimenter votre système d’automatisme. Les moteurs connectés directement au secteur seront puissants et faciles d’entretien.

Dans le cas où votre portail se situe loin de l’habitation, vous avez deux possibilités.

Soit votre compteur n’est pas loin et vous pouvez raccorder un coffret dessus.

Soit vous pouvez opter pour un automatisme de portail solaire. Ce sont donc les batteries qui fourniront le courant pour manœuvrer le vantail. Le soleil rechargera les batteries tout au long de la journée. Il est possible de coupler deux panneaux sur certains modèles afin de garantir une charge maximale tout au long de l’année.

Moteur autobloquant ou réversible

Autobloquant

Le moteur autobloquant n’est pas réversible. En d’autres termes, la motorisation peut manœuvrer le vantail, mais vous ne pouvez pas le manœuvrer sans déverrouiller celui-ci.

Vous choisirez cette configuration si vous souhaitez un portail totalement autonome et sécurisé.

Réversible

Le moteur réversible permettra de bouger le portail manuellement, et ce, dans n’importe quelle condition. Cependant, vous devrez ajouter une serrure électrique pour garantir la sécurité dans votre domicile.

Les accessoires

La liste des accessoires pour les portails autoportants coulissants est très longue. Nous commencerons par les essentiels puis les optionnels.

Les accessoires essentiels

La télécommande

Elle vous permet de commander votre portail à distance, la télécommande est fournie dans tous les kits d’automatisation.

Les crémaillères

Indispensable pour motoriser le portail autoporté, la crémaillère est fixée au vantail. Elle permettra au pignon du moteur d’entraîner le mouvement du portail. Contrôlez que vous avez assez de longueur de crémaillère pour votre vantail.

Les photocellules

Les photocellules garantissent la sécurité des personnes et des animaux. Elles détectent la présence d’éléments sur le passage du portail.

La lampe de signalisation

La lampe de signalisation est obligatoire pour prévenir du mouvement du portail autoportant.

Les accessoires optionnels

Batterie de secours

Si vous avez une coupure de courant, la batterie de secours octroie entre 5 et 10 ouvertures. Elle est optionnelle, mais deviendra indispensable si le portail est votre seul point d’accès.

Le panneau solaire

Il faut associer un panneau solaire avec une batterie et votre automatisme d’ouverture sera totalement autonome. Il existe des kits tout-en-un avec batteries et panneaux solaires.

Interphone, digicode

C’est la partie communication. Grâce à l’interphone, vous pourrez communiquer avec vos visiteurs et ouvrir le portail à distance.

Quant aux digicodes, ils sont utilisés pour ouvrir avec l’aide d’un code. Cela vous évite de prêter une télécommande à quelqu’un qui aurait besoin d’avoir accès chez vous.

Antenne

L’antenne est utilisée seulement si la portée de la télécommande ne vous convient pas. Nous préconisons d’ajouter une antenne dans les zones boisées ou en ville quand il y a des bâtiments assez denses.

Quelle motorisation de portail autoportant choisir ?

Nous conseillons seulement des marques réputées afin de ne pas avoir de soucis de fiabilité et des performances optimales.

Somfy Slidymoove 300 et 600

Motorisation portail coulissant slidymoove 600
Points positifs
  • Vantail de 600 Kg
  • Ouverture partielle
  • Intégré à la domotique Somfy
Points négatifs
  • Programmation à faire soi-même
  • Ouverture un peu lente

Came BX74

moteur et accessoire portail autoportant came bx74
Points positifs
  • Vantail de 400 Kg
  • Fin de course mécanique
  • Ouverture programmable
Points négatifs
  • Installation longue

SCS Sentinel OpenGate 3

moteur scs sentinel opengate 3
Points positifs
  • Vantail de 400 Kg
  • Prix
  • Silencieux
Points négatifs
  • Pas de voyant pour l’extérieur
  • Raccordement délicat

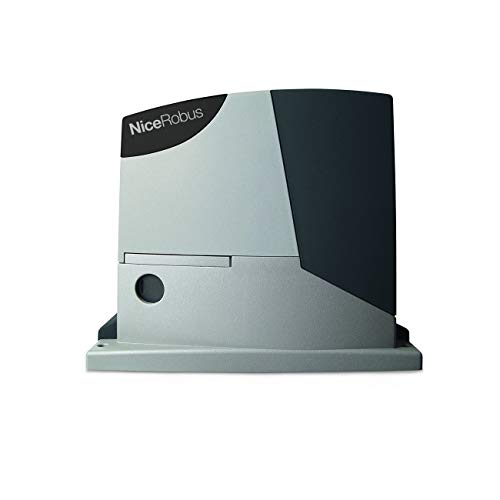

Nice robus 400

motorisation nice robus 400
Points positifs
  • Vantail de 400 Kg
  • Réglage vitesse, force, temps
  • Robuste et silencieux
Points négatifs
  • Prix

Comment installer une motorisation de portail autoportant ?

Une motorisation bien installée pour durer des dizaines d’années avec très peu d’entretien. C’est pourquoi, nous vous conseillons de monter le moteur en respectant scrupuleusement la notice.

Voici la liste des étapes de montage d’une motorisation de portail coulissant autoportant :

Temps nécessaire : 1 jour.

Installation motorisation portail coulissant autoportant

  1. Préparez l’emplacement du moteur

    Coulez une dalle aux dimensions requises afin de fixer le moteur sur le sol.

  2. Fixez le moteur

    Fixer le moteur au sol à l’aide des fixations fournies.

  3. Installez la crémaillère sur le vantail

    Fixez la crémaillère sur le portail en respectant les hauteurs indiquées par la notice.

  4. Installez les accessoires

    Positionnez et fixez les photocellules, le gyrophare et tous vos accessoires.

  5. Reliez électriquement

    Reliez électriquement tous les éléments entre eux selon le plan de câblage.

  6. Paramétrez et testez le fonctionnement

    Paramétrez la télécommande et les fins de course du portail.
    Testez le fonctionnement du portail.

Vous pouvez faire appel à un professionnel pour réaliser la pose de la motorisation. Demandez un devis et comparez les artisans afin de choisir celui qui vous conviendra le mieux.

FAQ

Comment transformer un portail coulissant en autoportant ?

Il est possible de transformer un portail coulissant en autoportant, il faudra tout de même faire de gros travaux.
Vous devrez créer un contrepoids sur le vantail, aussi appelé queue triangulée.
Retirez le rail du coulissant.
Faire une dalle de béton pour fixer le moteur.

Comment fonctionne un portail coulissant autoportant ?

Le portail coulissant autoportant fonctionne de la même manière qu’un portail coulissant, mais sans le rail de support. Ce support est fait par la queue triangulée du portail qui sera maintenu au sol par le poteau.

Où placer le moteur portail coulissant ?

Le moteur est placé du côté où le portail rentre. Il peut être intégré au pilier dans certaines installations.

Comment calculer la longueur d’un portail autoportant ?

La longueur d’un portail autoportant est la longueur entre les piliers à laquelle on ajoute 27 % de longueur.

Comment poser un portail sans pilier ?

Il existe des portails autoportants livrés avec des poteaux préfabriqués. Vous avez simplement deux trous à creuser et bétonner. Puis vous fixez les poteaux.
Il n’y a pas de pilier à maçonner. De plus, le moteur peut être intégré dans le poteau.

Conclusion

Pour choisir un moteur de portail coulissant autoporté, vous devrez être vigilant sur certains points comme avoir un moteur adapté au portail. Ce type de motorisation est un peu plus chère, mais est très robuste et silencieuse. Faites appel à un professionnel si la pose vous inquiète. Vous êtes un bricoleur ? L’installation sera facile pour vous.
